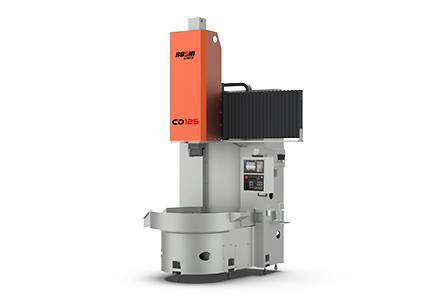

CD125數控立式車床是主體結構為底座、單立柱式結構的數控立車，采用工作臺、定梁、方滑枕、單刀座結構，配備簡易防護，不帶冷卻裝置，是一款高剛性、高性價比的經濟型數控立式車床，可進行車削各種內外圓柱面、圓錐面、圓弧曲面等加工。
產品特點：

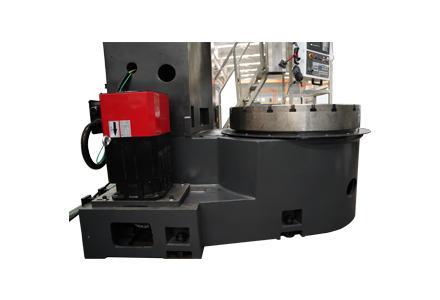

1）底座、立柱及橫梁采用高強度鑄鐵，吸震性好；大跨距淬硬導軌，并進行貼塑、刮研工藝，耐磨性好，摩擦阻力小，精度保持性長久。
2）對稱式箱式結構，高剛性，可承載大扭矩重切削。

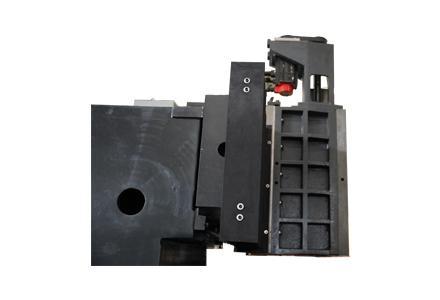

3）滑枕采用方形結構，剛性高，變形小，精度好。
4）固定式橫梁，剛性好、精度高。

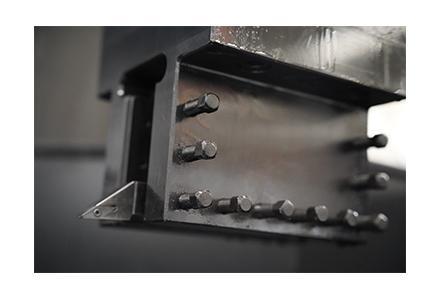

5）單刀座結構，剛性好、精度穩定可靠。
6）集中式機床操作面板，使操作更加方便、快捷。
7）簡易防護，整機成本低，性價比高。
適用行業：
適用于電機殼體、大中型盤套、蓋類等零件的加工。適用于機電、汽車、風電、工程機械等行業。
|
項 目 |
技術參數 |
|
|
加 工 范 圍 |
工作臺直徑mm |
1050 |
|
最大回轉直徑mm |
Φ1250 |
|
|
最大車削直徑mm |
Φ1100 |
|
|
最大工件長度mm |
900 |
|
|
最大工件重量kg |
4000 |
|
|
工作臺 |
工作臺轉速r/min |
15~200 |
|
工作臺最大扭矩Nm |
1700 |
|
|
主電機功率(連續/30分鐘) kW |
22/30 |
|
|
進給
進給 |
X軸移動距離mm |
650 |
|
滑枕移動距離mm |
900 |
|
|
快速移動速度 X/Z mm/min |
10/10 |
|
|
伺服電機扭矩 X/Z Nm |
23/23 |
|
|
伺服電機功率 X/Z kW |
4.0/4.0 |
|
|
滾珠絲杠直徑 X/Z mm |
Φ50 /Φ50 |
|
|
刀架 |
刀位數 |
3(同時2) |
|
刀具尺寸mm |
32X32 |
|
|
其它 |
電源kVA |
25 |
|
體積（長×寬×高）mm |
2500X2300X4000 |
|
|
總重量kg |
10000 |
|
注：上表為標準配置中KND2000T系統時的參數，選擇其他配置時參數有變化。
